คำอธิบาย
พารามิเตอร์ทางเทคนิคหลัก
ความดันอุทกสถิต: 140 เมกะปาสคาล
แรงดันทดสอบที่ผ่านการรับรอง: 80 เมกะปาสคาล
แรงดันไฟฟ้าที่กำหนด: 600 VDC/AC
กระแสไฟที่กำหนด: 10A ต่อหน้าสัมผัส (สูงสุด 50A สำหรับขั้วต่อ)
ความต้านทานของฉนวน: >200 MΩ
ต้านทานการติดต่อ: <10 mΩ
วงจรการผสมพันธุ์แบบเปียก: >500 ครั้ง
อุณหภูมิในการทำงาน (ใต้น้ำ): -4 องศาถึง +60 องศา
อุณหภูมิในการทำงาน (ในอากาศ): -40 องศาถึง +60 องศา
วัสดุ
ที่อยู่อาศัยซ็อกเก็ต:
สแตนเลสมาตรฐาน - 316L
ตัวเลือกอลูมิเนียมอัลลอยด์ - 6061 ที่มีการเคลือบอะโนไดซ์แบบแข็งหรือ PEEK
ฉนวน: นีโอพรีน
รายชื่อผู้ติดต่อ: โลหะผสมทองแดงชุบทอง-
พินตำแหน่ง: สแตนเลส 316L
โอ-วงแหวน: ยางไนไตรล์
เคเบิล: สายเคเบิลหุ้มด้วยนีโอพรีนหรือโพลียูรีเทนพร้อมตัวนำ 18AWG/16AWG (มาตรฐาน)
สายไฟหางซ็อกเก็ต: หุ้มฉนวน PTFE, 18AWG
ตารางปัจจุบันของการจัดเก็บมาตรฐาน
|
จำนวนคอร์ |
หมายเลขบรรทัด BH |
หมายเลขบรรทัด 1L |
กำลังดำเนินการอยู่- |
|
1 |
18AWG |
18AWG |
16A |
|
2 |
18AWG |
16AWG/18AWG |
แกนเดี่ยว 10A (สูงสุด. 20ตัวเชื่อมต่อทั้งหมด) |
|
3 |
18AWG |
16AWG/18AWG |
แกนเดี่ยว 10A (สูงสุด. 30ตัวเชื่อมต่อทั้งหมด) |
|
4 |
18AWG |
16AWG/18AWG |
แกนเดี่ยว 10A (สูงสุด. 30ตัวเชื่อมต่อทั้งหมด) |
|
5 |
18AWG |
18AWG |
แกนเดี่ยว 10A (สูงสุด. 30ตัวเชื่อมต่อทั้งหมด) |
|
6 |
18AWG |
16AWG/18AWG |
แกนเดี่ยว 10A (สูงสุด. 50ตัวเชื่อมต่อทั้งหมด) |
|
8 |
18AWG |
16AWG/18AWG |
แกนเดี่ยว 10A (สูงสุด. 50ตัวเชื่อมต่อทั้งหมด) |
|
10 |
18AWG |
18AWG |
แกนเดี่ยว 10A (สูงสุด. 50ตัวเชื่อมต่อทั้งหมด) |
|
12 |
18AWG |
18AWG |
แกนเดี่ยว 10A (สูงสุด. 60ตัวเชื่อมต่อทั้งหมด) |
|
16 |
18AWG |
18AWG |
แกนเดี่ยว 10A (สูงสุด. 60ตัวเชื่อมต่อทั้งหมด) |
|
25 |
3X18AWG/22X22AWG |
18AWG |
แกนเดี่ยว 3X10A/22X5A (สูงสุด. 60ตัวเชื่อมต่อทั้งหมด) |
ขนาดแกนหลักแบบกลมมาตรฐาน WM -1
WM รอบมาตรฐาน -2,3,4,5 ขนาดคอร์
WM Standard รอบ - 2,3,4, 5-core การจัดการหน้าสัมผัส

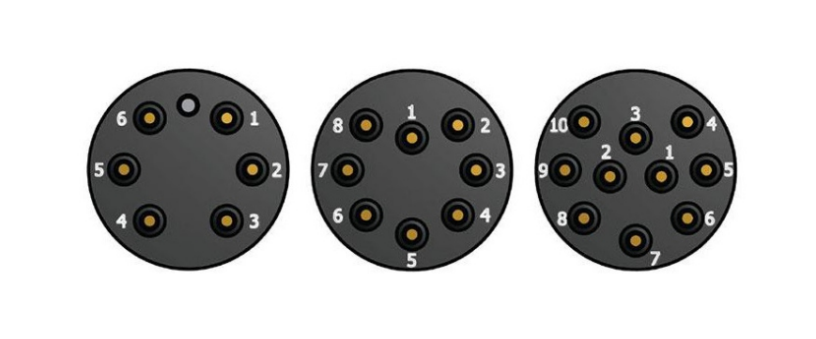

ปักหน้า
WM มาตรฐาน รอบ - 6,8, 10-คอร์ขนาด
WM มาตรฐาน รอบ -6,8, การจัดเรียงหน้าสัมผัส 10 คอร์
ปักหน้า
WM มาตรฐานเสมือนเสมือน-มุมขวาวงกลม - 6 ขนาดแกน 8,10
บันทึก:
ต้องปรับเปลี่ยนปลอกล็อคเป็น 30.5/21 เพื่อให้พอดีกับขั้วต่อ RA นี้
บันทึก:
เมื่อใช้กับปลอกล็อค Metal Shell 2400 จะต้องปรับเปลี่ยนเป็น 23.6/30.5 เพื่อให้พอดีกับขั้วต่อ RA นี้
WM มุมขวากลมมาตรฐาน - 6, การจัดเรียงหน้าสัมผัสหลัก 8.10
ปักหน้า
WM รอบมาตรฐาน - 12,16,25 ขนาดแกนกลาง
WM Standard รอบ - 12, การจัดเรียงหน้าสัมผัส 16,25 พิน
ปักหน้า
ทำไมถึงเลือกพวกเรา
1. ต้านทานแรงดันได้ดีเยี่ยม
ตัวเชื่อมต่อของเราได้รับการออกแบบทางวิศวกรรมให้ทนทานต่อแรงดันอุทกสถิตสูงถึง 140 MPa ทำให้เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมใต้ทะเลลึกและ- แรงดันสูง ด้วยแรงดันทดสอบที่ผ่านการรับรองที่ 80 MPa แต่ละยูนิตจึงรับประกันความปลอดภัยและความน่าเชื่อถืออย่างเหนือชั้น
2. อุตสาหกรรม-ประสิทธิภาพทางไฟฟ้าชั้นนำ
การกำหนดค่าแบบมัลติ-ที่พิกัดที่ 600 VDC/AC และรองรับกระแสสูงสุด 50A ให้การจ่ายพลังงานที่แข็งแกร่งและเสถียรสำหรับการใช้งานใต้ทะเลและอุตสาหกรรมที่หลากหลาย
3. วัสดุระดับพรีเมียมสำหรับสภาพแวดล้อมที่เลวร้าย
สร้างขึ้นด้วยตัวเรือนสแตนเลส 316L หรืออะลูมิเนียมอัลลอยด์ 6061 แบบอะโนไดซ์ และฉนวนนีโอพรีนหรือ PEEK ตัวเชื่อมต่อของเราทนทานต่อการกัดกร่อน ความเสียหายจากสารเคมี และอุณหภูมิที่รุนแรงตั้งแต่ -40 องศาถึง +60 องศา
4. ความทนทานระยะยาว-
With over 500 wet mating cycles, gold-plated contacts, and high insulation resistance (>200 MΩ) ตัวเชื่อมต่อของเรารับประกันอายุการใช้งานที่ยาวนานพร้อมการบำรุงรักษาน้อยที่สุด
5. การกำหนดค่ามัลติคอร์ที่ยืดหยุ่น-
การออกแบบของเรารองรับได้สูงสุด 25 คอร์และการตั้งค่าการส่งข้อมูลปัจจุบัน-ที่หลากหลาย ตอบสนองความต้องการการเดินสายที่ซับซ้อนสำหรับ ROV ใต้น้ำ แพลตฟอร์มนอกชายฝั่ง และระบบสื่อสารทางการทหาร
6. ความเข้ากันได้ทางวิศวกรรมของผู้เชี่ยวชาญ
รุ่นมุมขวา- การปรับแต่งปลอกล็อค และการจัดเรียงพินที่ได้มาตรฐาน ช่วยให้มั่นใจได้ถึงการผสานรวมเข้ากับระบบที่มีอยู่และพื้นที่ขนาดเล็กได้อย่างราบรื่น
7. มาตรฐานการผลิตที่เชื่อถือได้
ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบและการควบคุมคุณภาพอย่างเข้มงวด เพื่อให้มั่นใจถึงความสม่ำเสมอและความน่าเชื่อถือสำหรับการปรับใช้ในภารกิจที่สำคัญ-
