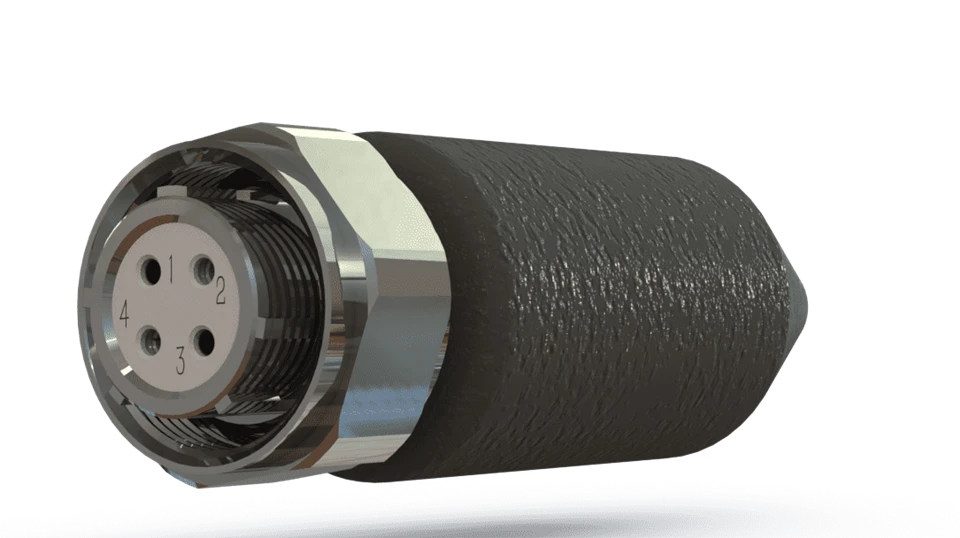

OE25M/05M Series ขั้วต่อไฟฟ้าแบบออปติคัลใต้น้ำ-



พินหน้าสัมผัส: 2–7 คอร์

ความต้านทานการติดต่อ:<20 mΩ

ความต้านทานของฉนวน:

Normal condition: >2000 MΩ

Environmental test: >1000 MΩ

ความเป็นฉนวน: น้อยกว่าหรือเท่ากับ 1500V/DC, 1 นาที

พิกัดกระแสไฟแกนเดี่ยว-: น้อยกว่าหรือเท่ากับ 20A

การสูญเสียการแทรก:

มาตรฐาน 1.2 dB / การสูญเสียต่ำ 0.6 dB (1310 นาโนเมตร)

มาตรฐาน 1.0 dB / การสูญเสียต่ำ 0.5 dB (1550 นาโนเมตร)

Mechanical Life: >500 รอบ

แรงดันทดสอบจากโรงงาน:

ความดันด้านข้าง มาตรฐาน:5 MPa

ปรับแต่งแรงดันด้านข้างได้สูงสุด 20 MPa

ฟังก์ชั่นกันน้ำตามยาวที่เป็นอุปกรณ์เสริมสำหรับช่องเสียบ

อุณหภูมิในการทำงาน: -45 องศาถึง 90 องศา





ตัวเรือนตัวเชื่อมต่อ: สแตนเลสมาตรฐาน 316L ปรับแต่งให้เข้ากับโลหะผสมไทเทเนียม TC4 ได้

หน้าสัมผัสทางแสง: ปลอกโลหะเซรามิกเซอร์โคเนีย

หน้าสัมผัสทางไฟฟ้า: ทองเหลืองชุบทอง-

ฝาท้ายซีล: สแตนเลส 316L

สายเคเบิล: สายเคเบิลหุ้มด้วยโพลียูรีเทนหรือยาง-







การกำหนดค่า:แกนแสง/ไฟฟ้า 2 แกน พิกัดกระแสหลัก-เดี่ยว: 20A แรงดันใช้งาน:1000V DC/AC rms ความเป็นฉนวน:1500V กระแสตรง การสูญเสียการแทรก:น้อยกว่าหรือเท่ากับ 1.0dB @1550nm

การกำหนดค่า:แกนแสง/ไฟฟ้า 4 แกน คะแนนปัจจุบันของแกนเดี่ยว-: 10A แรงดันใช้งาน:500V DC/AC rms ความเป็นฉนวน:1500V กระแสตรง การสูญเสียการแทรก:น้อยกว่าหรือเท่ากับ 1.0dB @1550nm

การกำหนดค่า:แกนแสง/ไฟฟ้า 7 แกน พิกัดกระแสหลัก-เดี่ยว: 5A แรงดันใช้งาน:500V DC/AC rms ความเป็นฉนวน:1000V DC การสูญเสียการแทรก:น้อยกว่าหรือเท่ากับ 1.0dB @1550nm

หมายเหตุ: มีการปรับแต่งสำหรับจำนวนคอร์ที่แตกต่างกัน (ข้อกำหนดด้านออปติคัล ไฟฟ้า หรือ RF)





การออกแบบปลั๊ก:



OE25M/05MTEXFY ชนิดติดหางแนวตั้ง



การออกแบบซ็อกเก็ต:

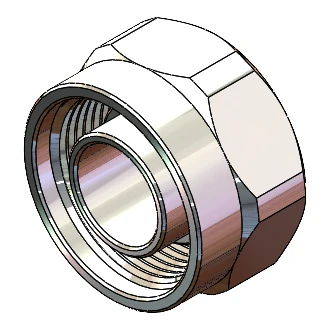

การออกแบบฝาปิดผนึก:











✔ แข็งแกร่งและเชื่อถือได้– ออกแบบมาสำหรับสภาพแวดล้อมใต้น้ำที่รุนแรงด้วยวัสดุที่ทนทาน-ความดันและการกัดกร่อน-สูง
✔ การสูญเสียสัญญาณต่ำ– เฟอร์รูลเซอร์โคเนียที่มีความแม่นยำช่วยให้สูญเสียการแทรกน้อยที่สุดเพื่อประสิทธิภาพด้านการมองเห็นที่เหนือกว่า
✔ ความยืดหยุ่นแบบไฮบริด– รองรับการกำหนดค่าออปติคอล ไฟฟ้า และไฮบริด (2–7 คอร์)
✔ โซลูชั่นที่ปรับแต่งได้– พิกัดแรงกด วัสดุ และตัวเลือกการซีลที่ปรับแต่งให้เหมาะสมกับการใช้งานของคุณ
✔ อายุการใช้งานยาวนาน – >500 รอบการผสมพันธุ์พร้อมประสิทธิภาพทางไฟฟ้าและแสงที่เสถียร





ถาม: อะไรทำให้ OE25M/20M เหมาะสำหรับการใช้งานในทะเลลึก-
ตอบ: ตัวเรือนสเตนเลสสตีล 316L (หรือไทเทเนียมเสริม) การซีลแรงดันสูง- (สูงถึง 20 MPa) และช่วงอุณหภูมิที่กว้าง (-45 องศาถึง +90 องศา ) ช่วยให้มั่นใจในความทนทานในสภาวะที่รุนแรง

ถาม: ฉันสามารถปรับแต่งขั้วต่อสำหรับสัญญาณแสง/ไฟฟ้าแบบผสมได้หรือไม่
ก. ใช่! OE25M/20M รองรับการกำหนดค่าแบบไฮบริด-ระบุจำนวนคอร์ของคุณ (2–7) และความต้องการการส่งสัญญาณ (ออปติคอล/ไฟฟ้า/RF)

ถาม: ฉันสามารถคาดหวังการสูญเสียการแทรกได้เท่าใด
ตอบ: ต่ำที่สุด0.5 เดซิเบล @1550 นาโนเมตร(ตัวเลือกขาดทุนต่ำ-) หรือ0.6 เดซิเบล @1310 นาโนเมตรทำให้มั่นใจในการส่งสัญญาณที่มีประสิทธิภาพ

ถาม: ตัวเชื่อมต่อสามารถนำกลับมาใช้ใหม่ได้หรือไม่
A: Absolutely. With >รอบการผสมพันธุ์ 500 รอบและหน้าสัมผัสที่แข็งแกร่ง ได้รับการออกแบบมาเพื่อการใช้งานซ้ำๆ โดยไม่ทำให้ประสิทธิภาพลดลง
