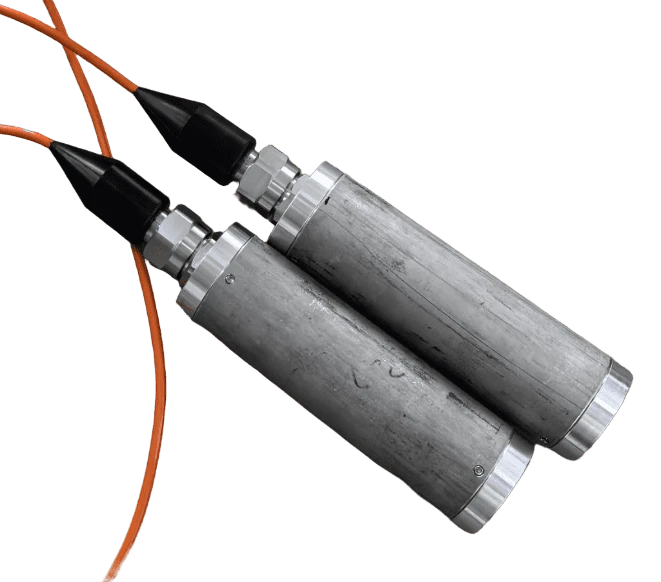

ซีรี่ส์โลหะ OE 46M / 30M



พินหน้าสัมผัส: 2–32 คอร์

ความต้านทานการติดต่อ:<10 mΩ

ความต้านทานของฉนวน:

Normal condition: >2000 MΩ

Environmental test: >1000 MΩ

ความเป็นฉนวน: น้อยกว่าหรือเท่ากับ 3000V/DC, 1 นาที

พิกัดกระแสไฟแกนเดี่ยว-: น้อยกว่าหรือเท่ากับ 40A

การสูญเสียการแทรก:

1.2dB (มาตรฐาน) / 0.6dB การสูญเสียต่ำ (1310nm)

1.0dB (มาตรฐาน) / 0.5dB การสูญเสียต่ำ (1550nm)

Mechanical Durability: >1,000 รอบการผสมพันธุ์

แรงดันทดสอบจากโรงงาน:

ความดันด้านข้างมาตรฐาน: 30MPa

ปรับแต่งได้สูงสุด 60MPa (ด้านข้าง)

ช่องเสียบเสริมพร้อมฟังก์ชันกันน้ำตามยาว

อุณหภูมิในการทำงาน: -45 องศาถึง +90 องศา





ตัวเรือนตัวเชื่อมต่อ: สแตนเลสมาตรฐาน 316L; ปรับแต่งให้เป็นไททาเนียมอัลลอยด์ TC4 ได้

หน้าสัมผัสทางแสง: ปลอกโลหะเซรามิกเซอร์โคเนีย

หน้าสัมผัสทางไฟฟ้า: ทองเหลืองชุบทอง-

ฝาปิดปลายซีล: สแตนเลส 316L

สายเคเบิล: สายเคเบิลหุ้มด้วยโพลียูรีเทนหรือยาง-





การกำหนดค่า: แกนแสง/ไฟฟ้า 2 แกน พิกัดปัจจุบันของแกนเดี่ยว-: 65A แรงดันใช้งาน: 1000V DC/AC rms ความเป็นฉนวน: 2500V DC การสูญเสียการแทรก: น้อยกว่าหรือเท่ากับ 1.0dB @1550nm	การกำหนดค่า: 4 แกนแสง/ไฟฟ้า พิกัดกระแสไฟฟ้าแกนเดี่ยว-: 40A แรงดันใช้งาน: 500V DC/AC rms ความเป็นฉนวน: 2500V DC การสูญเสียการแทรก: น้อยกว่าหรือเท่ากับ 1.0dB @1550nm	การกำหนดค่า: แกนแสง/ไฟฟ้า 7 แกน พิกัดปัจจุบันของแกนเดี่ยว-: 20A แรงดันใช้งาน: 500V DC/AC rms ความเป็นฉนวน: 1000V DC การสูญเสียการแทรก: น้อยกว่าหรือเท่ากับ 1.0dB @1550nm
การกำหนดค่า: แกนแสง/ไฟฟ้า 12 แกน พิกัดปัจจุบันของแกนเดี่ยว-: 13A แรงดันใช้งาน: 500V DC/AC rms ความเป็นฉนวน: 1000V DC การสูญเสียการแทรก: น้อยกว่าหรือเท่ากับ 1.0dB @1550nm	การกำหนดค่า: แกนแสง/ไฟฟ้า 16 แกน พิกัดปัจจุบันของแกนเดี่ยว-: 13A แรงดันใช้งาน: 500V DC/AC rms ความเป็นฉนวน: 1000V DC การสูญเสียการแทรก: น้อยกว่าหรือเท่ากับ 1.0dB @1550nm	การกำหนดค่า: แกนแสง/ไฟฟ้า 32 แกน พิกัดปัจจุบันของแกนเดี่ยว-: 5A แรงดันใช้งาน: 500V DC/AC rms ความเป็นฉนวน: 1000V DC
การกำหนดค่า: แกน RF แบบออปติคอล/ไฟฟ้า + 1 4 ตัว พิกัดปัจจุบันของแกนเดี่ยว-: 20A แรงดันใช้งาน: 500V DC/AC rms ความเป็นฉนวน: 1000V DC การสูญเสียการแทรก: น้อยกว่าหรือเท่ากับ 1.0dB @1550nm

หมายเหตุ: มีการปรับแต่งสำหรับจำนวนคอร์ที่แตกต่างกัน (ข้อกำหนดด้านออปติคัล ไฟฟ้า หรือ RF)





การออกแบบปลั๊ก:

OE46M/30MTEXFY ประเภทหางยึดแนวตั้ง





OE46MT/30MTEXFY ชนิดติดหางกลม มาตรฐาน



การออกแบบซ็อกเก็ต:



การออกแบบฝาปิดผนึก:









✔ ความจุที่ไม่มีใครเทียบได้– รองรับได้ถึงคอร์ไฮบริด 32 คอร์(ออปติคัล/ไฟฟ้า/RF) ในตัวเชื่อมต่อเดียว ช่วยลดความซับซ้อนของระบบ
✔ พร้อมสภาพแวดล้อมสุดขั้ว– ทนทานแรงดัน 60 เมกะปาสคาลและดำเนินการตั้งแต่-45 องศาถึง +90 องศาเหมาะอย่างยิ่งสำหรับ- ROV ในทะเลน้ำลึกและการใช้งานด้านน้ำมัน/ก๊าซ
✔ ขาดทุนต่ำมาก- – การสูญเสียการแทรก 0.5 dB @ 1550 นาโนเมตรรับประกันความสมบูรณ์ของสัญญาณในระยะทางไกล
✔ ความทนทานระดับทหาร- – >1,000 รอบการผสมพันธุ์พร้อมหน้าสัมผัสชุบทอง-และปลอกเซรามิกเพื่อ-ความน่าเชื่อถือในระยะยาว
✔ ปรับแต่งได้อย่างเต็มที่– ปรับแต่งจำนวนแกน วัสดุ พิกัดแรงดัน และวิธีการปิดผนึกตามความต้องการที่แท้จริงของคุณ





ถาม: OE46M/30M เปรียบเทียบกับตัวเชื่อมต่อใต้น้ำมาตรฐานอย่างไร
ตอบ: มันมีประสิทธิภาพเหนือกว่าด้วยความหนาแน่นของแกนที่สูงขึ้น (32 เทียบกับทั่วไป 12), การสูญเสียการแทรกที่ต่ำกว่า (0.5 dB) และความต้านทานต่อแรงกดดันสูง (ปรับแต่งได้ 60 MPa).

ถาม: ฉันสามารถรวมสัญญาณ RF เข้ากับแกนออปติคอล/ไฟฟ้าได้หรือไม่
ก. ใช่! ที่4+1 การกำหนดค่า RF ไฮบริด(เช่น แกน RF ออปติคัล/ไฟฟ้า + 1 จำนวน 4 แกน) ใช้งานได้กับแอปพลิเคชันสัญญาณผสม-

ถาม: อายุขัยเมื่อผสมพันธุ์บ่อยๆ คือเท่าไร?
ตอบ: ให้คะแนนสำหรับ>1,000 รอบกับ<10 mΩ contact resistance drift, ensuring stable performance in dynamic deployments.

ถาม: ตัวเรือนไทเทเนียมจำเป็นต่อการใช้น้ำทะเลหรือไม่
ตอบ: สแตนเลส 316L ก็เพียงพอแล้วสำหรับกรณีส่วนใหญ่ แต่แนะนำให้ใช้ไทเทเนียม TC4 สำหรับสภาพแวดล้อมที่มีน้ำเกลือสูงหรือสภาพแวดล้อมที่มีคราบจุลินทรีย์สูง-.

ถาม: การกันน้ำมีการตรวจสอบอย่างไร?
ตอบ: แต่ละหน่วยผ่านการทดสอบแรงดัน 30 MPa (เลือกได้ 60 MPa)และการรับรอง IP68 สำหรับ-ประสิทธิภาพการป้องกันการรั่วไหล
